製紙業3Plyの壁の波形のボール紙の生産ライン330KW
Product Details
3Plyはボール紙の生産ラインを波形を付けた
,波形のボール紙の生産ライン330KW
,段ボール生産ライン330KW

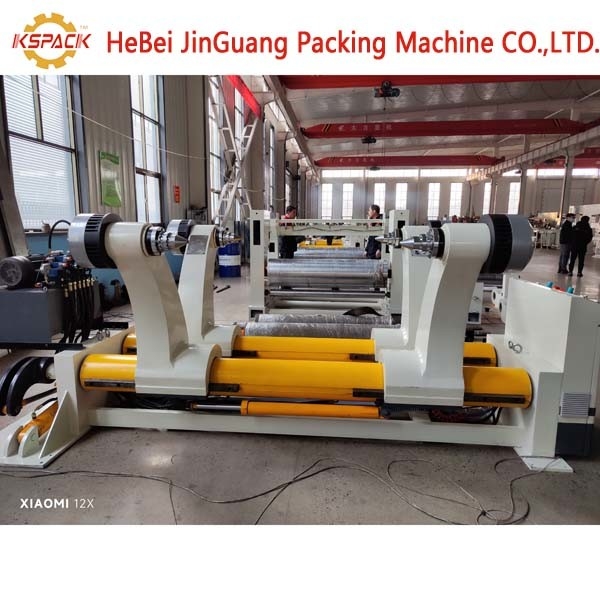

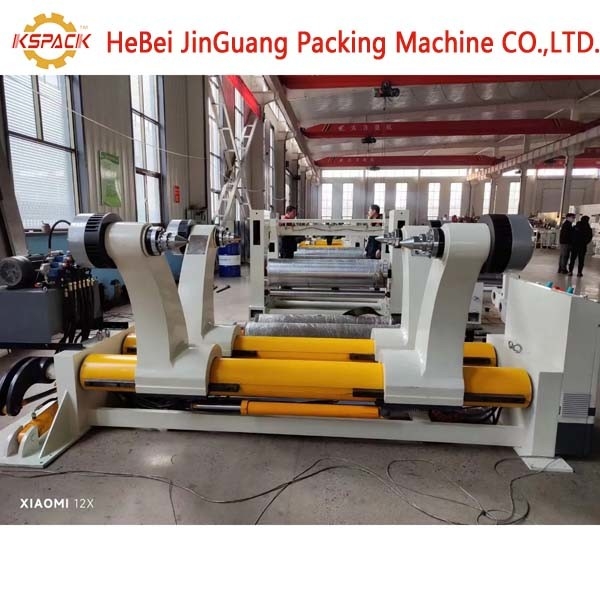

装置1:電気原紙掛け
電気制御モデルの原紙掛け（鋳鉄のタイプ）
ペーパー立場機械援軍は鋳鉄にか箱の鉄作ることができる
1) 構造特徴
★の対称の構造はノンストップ機械に2束ペーパー管の、使用することができるペーパーを変えるのに同時に取付けることができる
、左右を進む解放締め金で止める★電気o
★はディスク版システムを使用して調節にブレーキをかける。
ペーパー クリップの二段式自動拡張、クランプ ヘッド サイズの★ 3インチ
2）技術的な変数
1. ペーパー立場の活動的なモデル:機械電気
2.clampペーパー規模:最高の1400mm 1800mm、分100mm
3.clamp直径:最高¢1400mm
4.single側面の最大負荷の重量:1500kgs
5.power:380ボルト、50hz
6.モーター力を引っくり返しなさい:1.5kw /setクランプ モーター力:0.75kw 4セット
7.manualブレーキ モデル（選択空気ブレーキ モデル）
8.electricブランド:DELIXIのチケット
9. 機械重量:2.3T
3）主に部品、原料および起源を購入した
| 主要な部品の名前 | ブランドか原産地 | 材料 |
| 主要なシャフト | 独立独行 | HT200 |
| 腕 | 独立独行 | HT200 |
| 壁板 | Jigangの農産物 | Q235A |
| 軸受け | Haのwa、ルオ | |
| 電気 | Delixiのチケット |

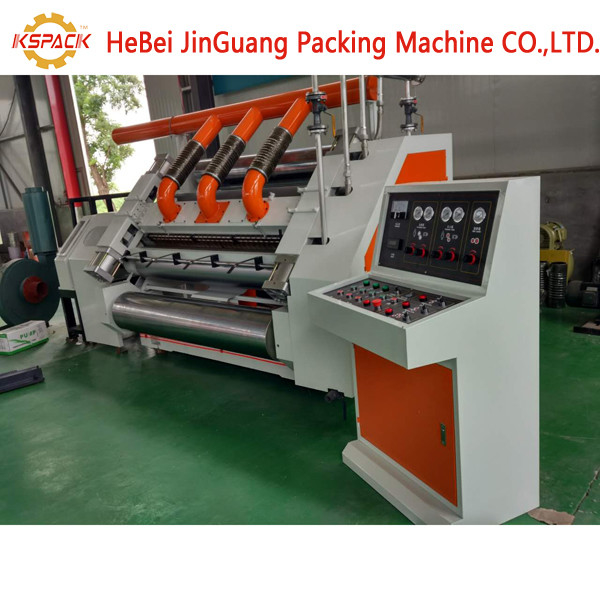

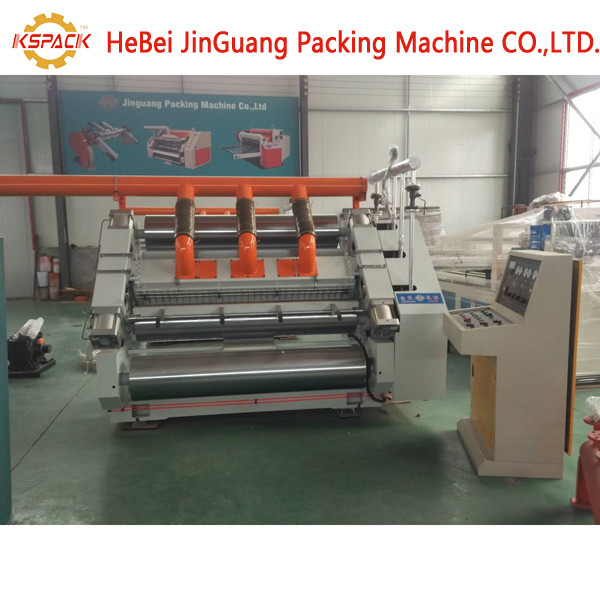

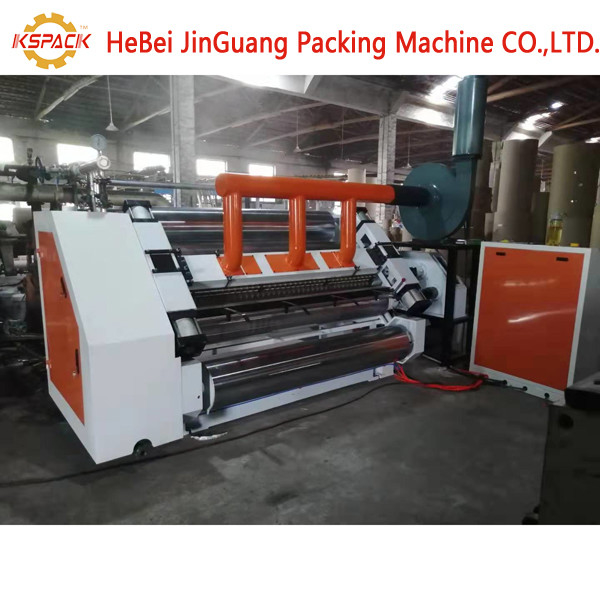

装置2:SF-280真空の片面機機械1400mm
※の特徴:
1. カバー様式を吸着する構造、高圧巻取り機が付いているマッチ、quiter、空気が付いている巻取り機のマッチを採用すれば操作のワーク テーブルでcentrated電気制御主要なmachine1.5 m .mainの機械動作の側面との間隔に完全にカバーがある。
2. ウォールボードが付いている機械座席はすべての場合の鉄、壁板の厚さ130mm、変速機およびジンバル伝達を単独で採用する
3.Corrugatedローラーはレーザーの堅くなることの後で48 crmo、合金鋼を、採用する
ローラーの、表面の硬度HRC60 corugatedの表面粉砕の直径280mm立場の高温の波形のローラーおよびプレッシャー ローラーの主要な部分くま
4.Pressureローラーdiameter324mm、サーフェーサーのおよび上下にchormeplated粉砕、シリンダー制御移動、堅くなり、和らげる物質的な中型の45#炭素鋼（装置の緩和と）
5. 空気制御の供給かreback接着剤、の25ラインの後で鋼鉄ピットのanilox、chormをめっきされるそれからひいた後、接着剤のローラーめっきされるそしてchorme切り分けられた粉砕表面コーティングの接着剤のローラーの直径215mm。
6. 波形を付けられたローラー、zhongyuan tegangによってsuppledプレッシャー ローラー材料に波形のローラーの単一の側面0.15mmの中間の高さ、プレッシャー ローラーの単一の側面0.075mmの中間の高さがある。限界装置を加えなさい、
出版物のclycinderは直径160mmを使用する
予熱器の直径320mmは鋼鉄柔らかい管によって、steamless鋼鉄を、接続する使用する
注:
電気接着剤モデルを調節しなさい
普遍的な共同ドライブ
※のtechinicalparameter:
1の仕事の幅:1400mm
2つは、方向を作動させる:左右どちら（cletnsの研修会の設計を一致する）
3の温度スケール:160-200℃
4の空気圧縮機:0.4-0.9Mpa
5のstear圧力:0.8-1.3Mpa
6のcorruated様式（UvstyeかUVVstyle）:
※のローラーの直径変数:
1の波形のローラーの直径:¢280mm
2のプレッシャー ローラーの直径:¢324mm
3の接着剤のコーティングのローラーの直径:¢215mm
4の予熱器のdiamter:¢320mm
| 働く幅 | 1400mm | |||||
| 加熱法 | あなたが選ぶことができる電気暖房、蒸気暖房またはオイル暖房 | |||||
| 速度 | 電気暖房のための40m/minのまわり、オイル暖房および蒸気暖房のための60-70m/min | |||||
| 圧縮機械空気圧力 | 0.4-0.9MPa | |||||
| フルートのタイプ | 標準的なフルート | UVEフルート | ||||
| 標準的なspec。 | 、B、C、E、F | |||||
| 他のタイプおよびモデルのために、私達は顧客の要求として作り出してもいい。 | ||||||
| 波形ロール直径（mm） | 280 | |||||
| 壁厚さ（mm） | 130 | |||||
| タイプ | 真空は吸収する | |||||
| ローラー材料 | 48CrMo合金、扱われる熱- | |||||
| 機械サイズ（mm） | 3050*1300*1700 | 3300*1300*1700 | 3550*1300*1700 | 3800*1300*1700 | 4050*1300*1700 | |

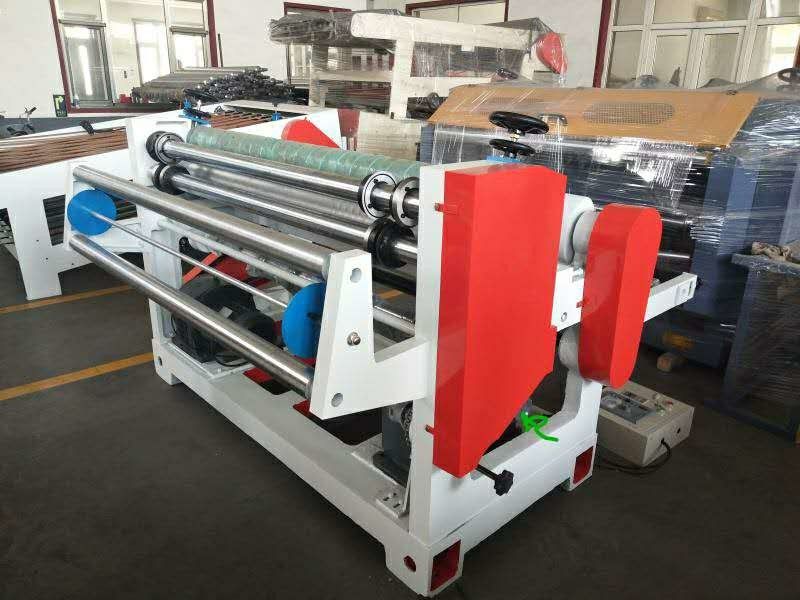

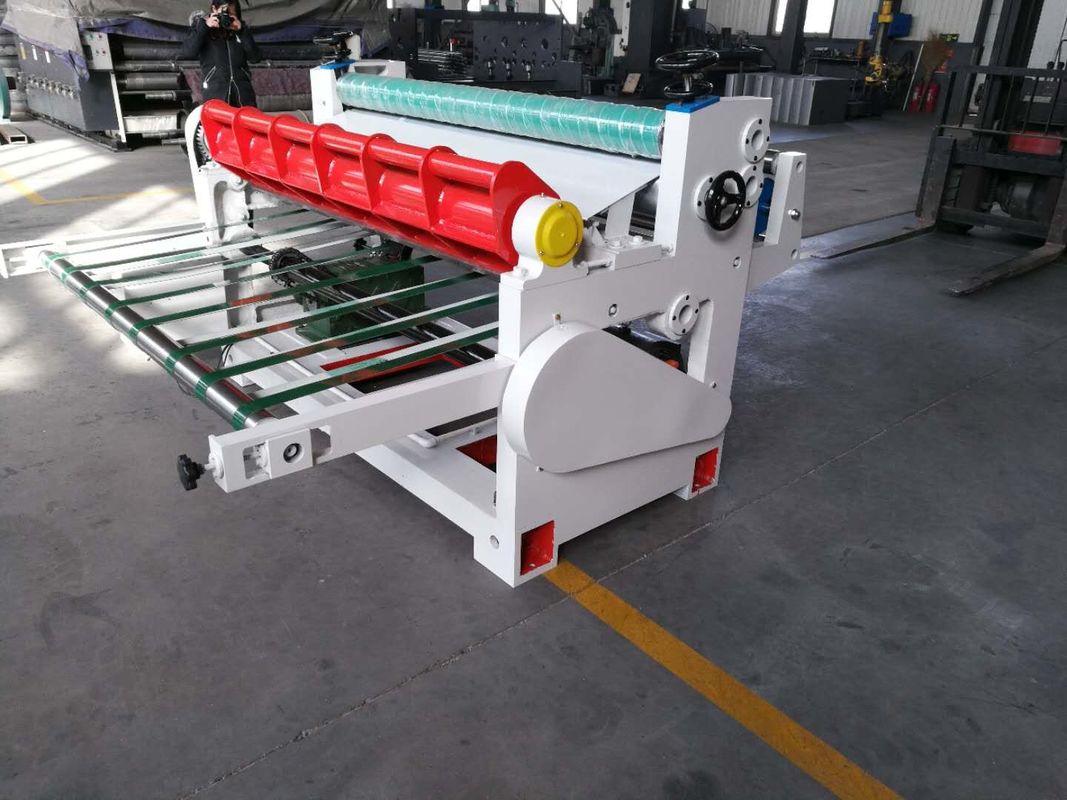

装置3:スタッカーが付いているPLCの統制図のカッター
カッターの部品:
スリットのための装置であり、十字が波形を付けられた2つの層を切ったコンピュータ シート・カッターは-板、この機械契約変更指図の時間不足分、accurteを高い、仕事の速度より高い、契約変更指図速くより少なく無駄にするペーパーを切った、
機械は、可変的な頻度モータ速度制御を使用して、タッチ画面の設計をサーボ ドライブ制御、減らすより正確な正確さを切る機械伝達のfailture率を機械をいつ使用するか使用する。
スタッカーの部品:
| ボール紙の最高の幅 | 1800のmm | ボール紙の長さ | 10mm-2400mm |
| ボール紙の切断の時 | 80本のナイフ/mins | 厚さ | 50-500g |
| モーター | 4.0w | ||
| 機械サイズ | 2700x3200x1500 | 許容 | ±1mm |
| タッチ画面 | Weilun | 頻度 | アルファ |
| 頻度モーター | 2セット | ナイフ | 南京 |
| 軸受け | FK | 電気 | チケット |

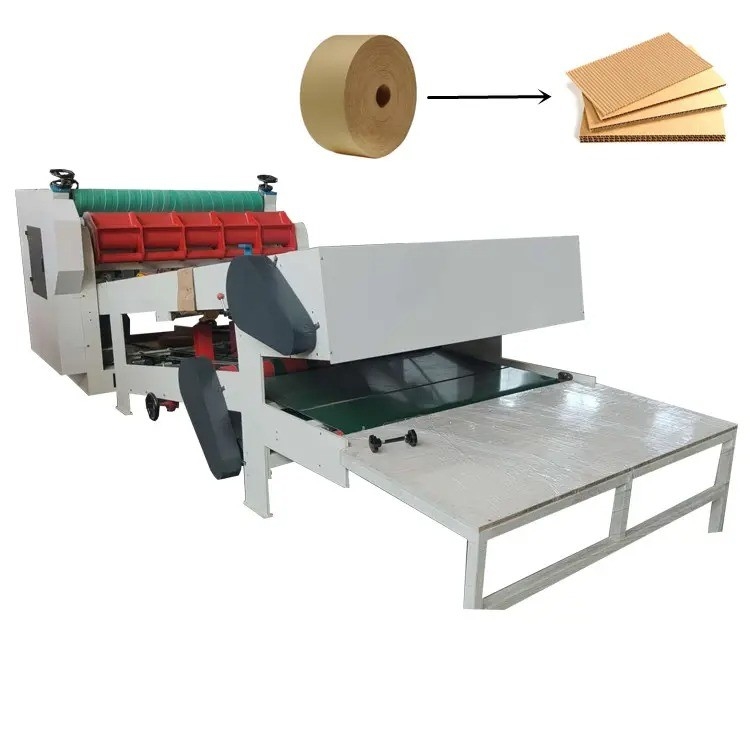

シート・カッター機械が付いている結果装置である片面機シートのスタッカー、シート・カッターは条件のサイズに切られる片面機板を作るためにそれから板を集めるのにスタッカーを減らした仕事の労働を使用する。
-
