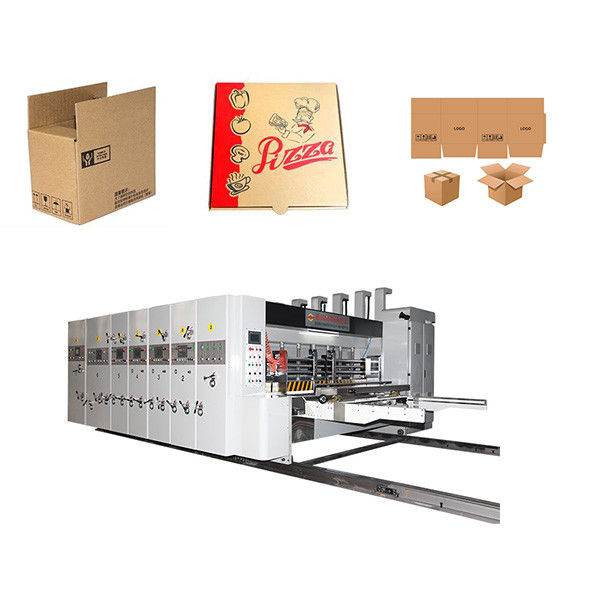

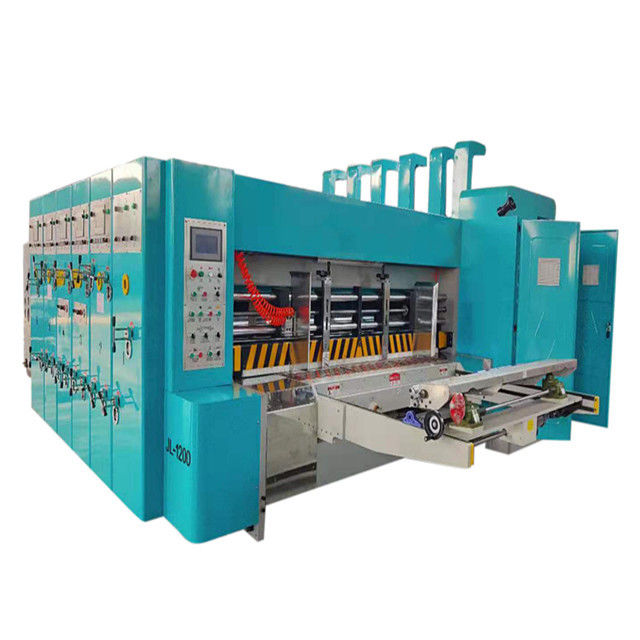

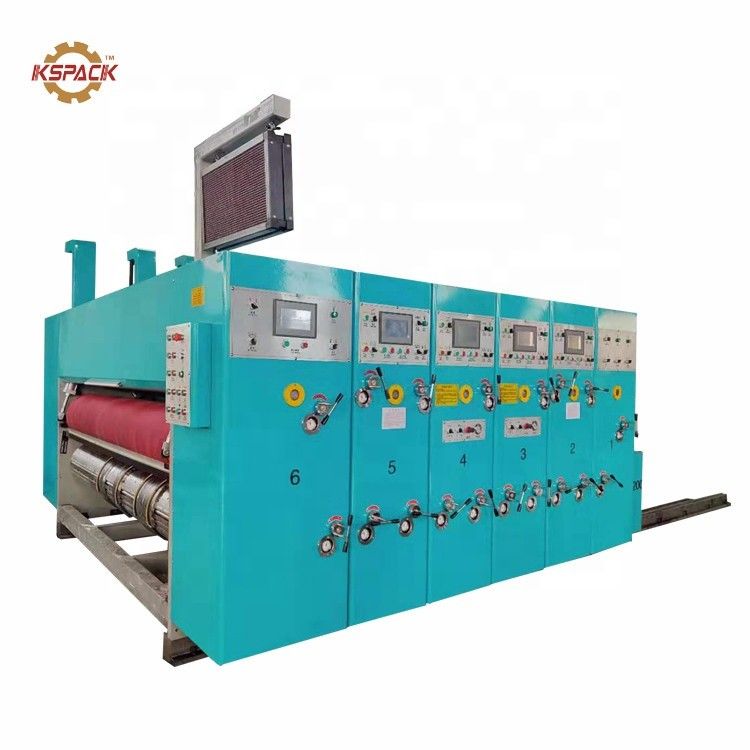

自動波紋箱印刷機

GSYM¢408 ((1200) x 1800-2800mm

注記: 顧客の要求に応じて, 1-6色,スロットを選択することができます

切断機,穴の固定 すべてはオプションです

主要な部分

[1] 電気制御装置からアラームベル,継続的な鳴き警告,労働者の安全を確保するために.

[2] 摩擦クラッチ付きの駆動軸,誤用や機械の損傷を避けるため.

[3] パンネマティックロック装置.

[4] ホストモーターが保護装置を起動する. (マシンがロックされていないので,ホストは起動できない)

2 リードエッジロール型給餌システム

[1] 吸着補助型紙の扇風機 7.5KW,紙の異なる屈曲条件に応じて,空気容量の調整,

紙 の 流暢 な 供給 を 確保 する ため,ブラシ を 用い て 紙板 の 表面 を 除去 する

粉塵,紙切れ,その他の残骸は印刷の質を向上させる.

[2]チェーン制御スイッチでスロット,制御緊急停止紙.

[3] 紙のリフトとダウンは空気シリンダーを採用し,動作が迅速で,努力をします.

[4] シャン東"コモリ"フロントエッジロールフィードシステムの使用,シンプルな操作,高精度. 拡張量は調整され,原材料は,

柔軟性も高い 速度は安定した 曲線に適した 薄い紙箱のトランスミッション

[5] サイド・バフラー,バック・ボックス・ポジション・スクリュー・電気調整; フロント・バフラー上部と下部ギャップ・ポジション・マニュアル・同期調整.

[6] スキー・フィード装置 (継続性またはシート・フィードを選択する必要性に応じて)

[7] PLC制御,人間機械インターフェース,メニュー保存,印刷プレートの修正,印刷速度,量,時間,部門の操作

3 フィードロール

[1]アップロールは柔らかいゴムシャフトを使用し,ボードをフィードするとき,ボード直径132mmを borkenしないことを確認し,ゴムシャフトを着用し,ブランスを正しくし,紙フィードを蒸し精密に保つ.

[2] プレスリングロール直径 175 mm の下のフィードローラー,シームレス鋼管,プレスリングされたハードクロムプレート.

[3] 送料ロールクロススライダー型ダイヤルダイヤル 0~12mmの調整範囲を手動で調整します.調整はギアギャップに影響しませんので,トランスミッションの精度を保証します.

[4] 手動型速空調整自動ロック装置.

4 自動ゼロ装置

[1] 紙配送部分,印刷部分,スロット部分が自動的にゼロにリセットされます.

[2]一般の紙箱は自動ゼロ装置を使用します.紙箱の廃棄物を減らすために,2を正しい位置に調整することができます.

印刷部

1. 印刷ロール (プレートロール)

[1] ¢ 393.6 mm (直径 408 mm) の直径.

[2]高品質の鋼の表面磨き,軸の基準スケール,硬いクロム塗装.

[3]平衡調整をしたり,スムーズな動作をしたり,高速運転に適応したりします.

[4] ラチェット固定スクロールプレート,吊りプレート溝,迅速なバージョンに適応する安装の便利で迅速.

[5] 吊り口の完全なバージョン,製品の10mmの吊り口向け.

[6] 印刷プレートの読み込みと読み上げ,脚スイッチの電気制御が逆方向に動いている.

[7] 印刷ロール軸手動横断,最大移動は10mm.

2. 印刷用プレスロール

[1] ¢ 155 mm の直径

[2] 高品質のシームレス鋼管の表面磨き,ダイナミックバランス調整,スムーズな動作,ハードクローム塗装

[3] 圧圧ロールクロススライダー型ダイヤルで,0~12mmの調整範囲を手動で調整する.調整は,送電精度を確保するためにギアクリアランスに影響しない.

3 上部と下部のローラーに餌を与える

[1] ロール上:直径 ¢86mmのシームレス鋼管,3つの紙フィードリング.

[2] 次のロール:直径 ¢155mmのシームレス鋼管,表面磨き,硬いクロム付

[3] 食用ロールクロススライダー型ダイヤルダイヤル 0 ~ 12mmの調整範囲を手動で調整します. 調整は歯に影響しません. 輪のクリアランスは,トランスミッションの精度を保証します.

4. 鋼アニロックスロールゴムロールセットインクシステム

[1]直径 213.7 mm

[2]鋼の表面磨き,圧縮網状,硬いクロム塗装.

[3] アランス修正,スムーズな動作.

[4]網状の網番号は180,200,220選択可能な250列/インチ. (選択可能なセラミックロール300列/インチ)

料状紙を入力するときに,アニロックスロールを低くし,印刷プレートで触ると,料状紙を停止します.

アニロックスロールが上がり,プレートは分離されます)

[6] クイーン式クラッチ付きアニロックスローラー,インク均等で,インクをきれいにします.

[7] ゴムロール直径 ¢ 186 mm. (医師刃のシステムオプション)

[8] 耐磨ゴムで包まれた鋼管の表面,バランス調整を行います.

[9] 特殊高磨きでゴム,インク転送効果は良好です. 均一なインクを確保するために,迅速なクリアランス微調整自己ロック装置. 均一なインクシステムの量,変換効果は良いゴムロールの寿命を延ばすため

5 段階調整メカニズム

[1]惑星のギア構造

デジタルでコンピュータ制御されたPLCを使用した印刷段階. (実行,停止を調整できます),水平位置を手動で調整し,10mmの距離を調整します.

[3] 印刷の過程で,印刷プレートが自動的にシステムをリセットした後.

6 インク流通

[1] 氣動弁ポンプ,インク安定性,操作と保守が簡単.

[2] インクフィルター,フィルター不純物

7 印刷段階固定装置

[1] シリンダーブレーキメカニズム

[2] 機械が相を分離または調整するとき,ブレーキメカニズムは機械の回転を制限し,元のギア位置固定点を維持します.

[1]単軸構造

[2]スロッターフェーズ コンピューター制御で調整できる 360度調整 (ランストップを調整できます),機械はストックオーダー,手動調整水平 20mm

[3]上方スロットナイフシャフト直径176mm,ナイフシート直径465mm

[4] ローリングシャフト直径 110mm,ローリングホイルの直径 180mm

[5]下部ナイフ シャフト直径156,ナイフ直径280mm

[6]ナイフと折り畳みホイールの同時に運動電気制御 (箱のサイズ入力,自動調整)

[7]スロットナイフ7mmは,熱処理,磨き,歯のモデルナイフ,

[8]穴を固定できる (オプション)

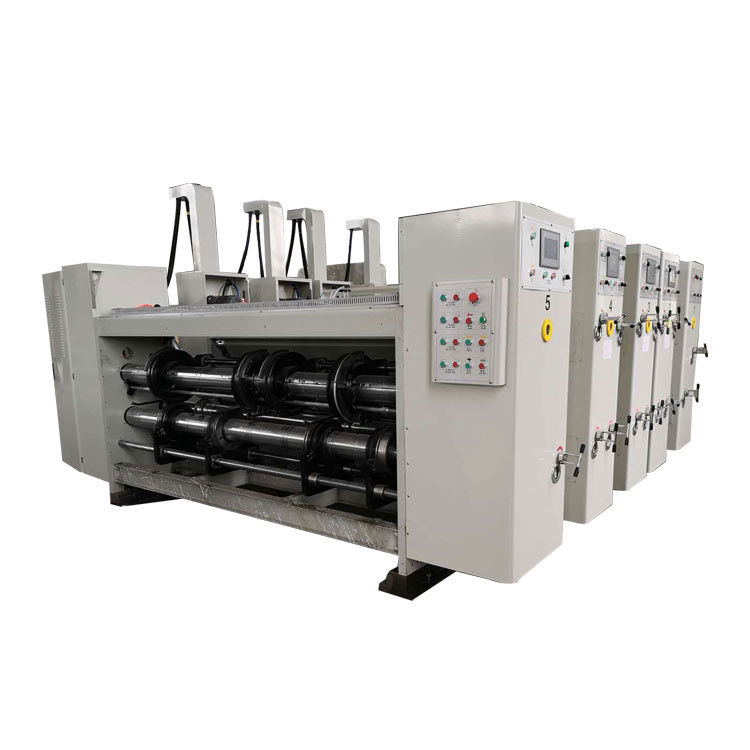

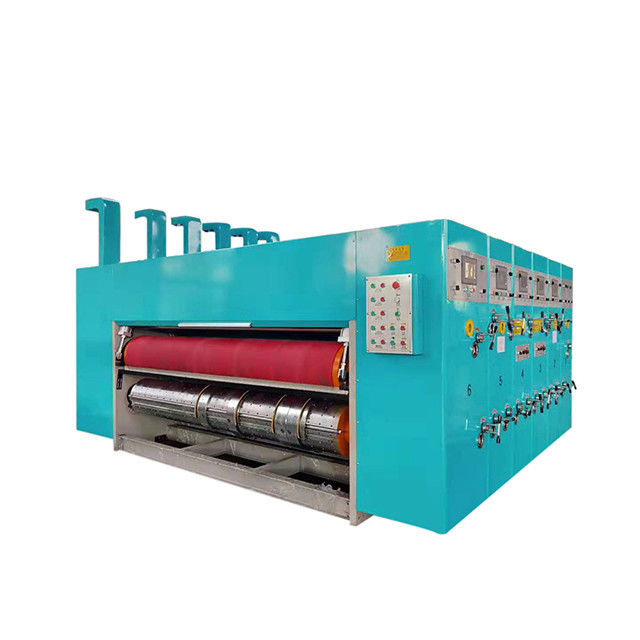

切断部品

(顧客がスロットパーツを選択するときにスロットパーツを追加する必要はありません. スロットパーツがない場合,この部分はオプションです.)

ツールロール (下のロール)

[1] 外径 ¢360mm(mm (切手なし)

[2] 鋳鉄の表面磨き,硬いクロム塗装,バランス調整,運用安定性を高める.

[3]固定シールホールの間隔,軸100mm;半径18の等しい部分.適用可能なツール高さ25.4mm.

[4]木材模板厚さ: 16mm (三層紙) 13mm (五層紙)

パッドロール (上部ロール)

[1] 直径 ¢ 388.9mm,カバー 405mm

[2] パッドのタイプを素早く交換し,耐磨性,長寿命.

[3] 鋳鉄の表面磨き,硬いクロム塗装

[4] バランス調整,運用安定性を高める.

[5]パッド厚さ9m.幅250mm.機械式横向き40mm泳ぐ装置. (調整可能な泳ぐ速度)

磨き機

[1] 電気磨きパッド,迅速かつ効率的に改造された.

[2] パッドの使用寿命を向上させる.

機械のビデオ:

https://youtu.be/hzM7tS0gzdA に
