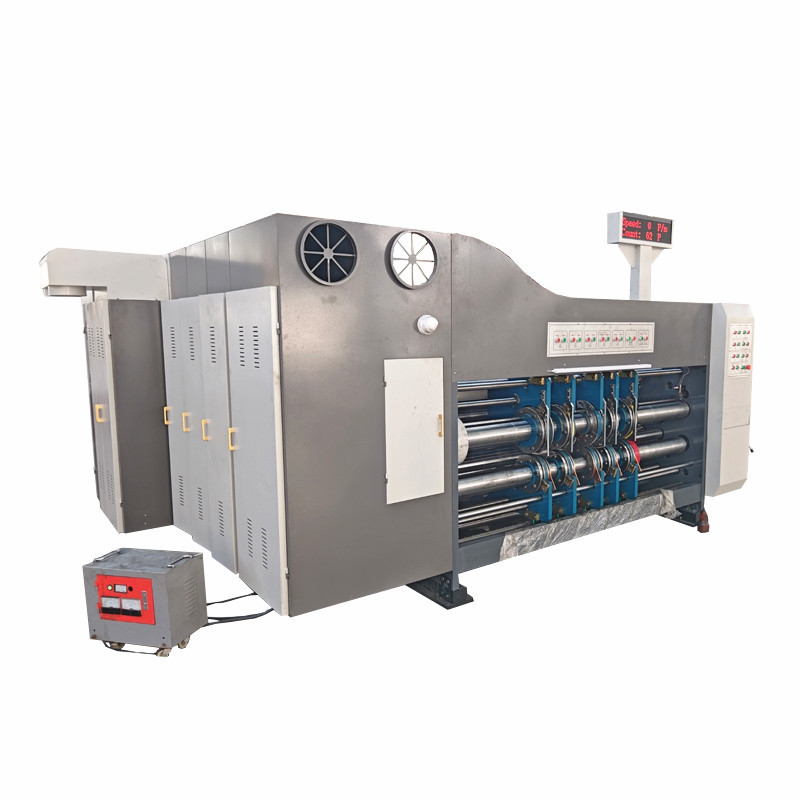

フレックスプリントと紙箱スロットマシーン 自動紙箱生産ライン 波紋型フレックスプリンター スロットマシーン

フレックスプリントと紙箱スロットマシーン 自動紙箱生産ライン 波紋型フレックスプリンター スロットマシーン

1.スロッターユニット - 単に長さ幅と高さ入力,その後マシンが同時に調整されます

1. 圧力線装置 • 軸直径は φ71 mm で,表面は磨かれている. 円滑な動きのために硬いクロム塗装. • バランス調整を行い,円滑に走ります.•圧力車間隔ダイヤルの手動調整調整範囲は0~12mmです

2,スロット式ツールホルダー横断調節メカニズム

(1) 軸直径は φ124mmで,表面は磨き地で,硬いクロムで覆われ,動きは安定しています.

(2) スロットナイフの幅は5〜7mmです.

(3) 合金鋼材熱処理された磨き歯のスロットナイフ,硬さと強度が良い.

(4) 合金鋼の材料は熱処理され,磨きされ,刃が鋭く,精度は高い.

(5) 圧力ローラーとスロットカットシートの横切りの位置を調整し,手動機械関節調整を採用します.

(6) スロットリングとプレッシングラインの真ん中に2つのフィッティング紙シャフトが加えられ,スロットリングと小さな紙箱の滑らかな精度を確保し,紙の廃棄を大幅に回避します..

3. スロット式相調整装置

(1) 惑星装置の構築

(2) スロット相電気デジタル360度調整 (操作とストップは調整可能)

4箱の高さの調整メカニズム

(1) 惑星装置の構築

(2) 単極電気デジタル調整

(3) カートンのスロットサイズ: 切断頭は反対で,2つの正, 130mmx40mmx50mm 切断頭フィット, 65mmx65mmx50mm

2. 最先端のロールフィードシステム

(1) 吸入補助紙供給 - 紙の異なる曲縮条件に応じて,空気容量を調整して平らな紙供給を保証できます.

(2) 紙は上げられ,紙はシリンダーで駆動されます. これは迅速で労働省エネです.

(3) 最先端のロールフィードシステムを採用する.

(4) サイド・ベーフルとバック・ベーフルの位置は電気で調節され,フロント・ベーフルの隙間は手動で調節される.

(5) 別々のシート給餌装置 (必要に応じて連続またはシート給餌を選択できます).

(6),紙フードカウンタ,生産量を設定し表示します.

3粉塵除去装置 (オプション)

(1) 紙ブラシの粉末除去装置は,紙板の印刷表面から大量の汚れを除去し,印刷品質を改善することができます.

4. 紙のフードロール

(1) 上部ロールの外径は φ100 mm です.

(2) 高品質の無縫鋼,耐磨ゴムで包み,バランス調整.

(3) 下のローラー φ124mm 凸字硬クロム塗装,バランス調整

(4) 紙のフードロールのクリアランスダイヤルは手動で調節され,調節範囲は0~12mmです.

(5)自動ゼロ装置 (5) 紙供給装置,印刷装置,スロット装置は,電気的にゼロにリセットされます. (6) 一般的な箱は,自動ゼロ装置を使用します.テストプリント2は,正しい位置に調整することができますホスト制御;モーターイメージはメインモータースイッチの状態を表し,電流速度は上に表示されています.固定速度は設定速度です.ホストが停止すると,番号を入力してホストを開きます. 機械は設定速度に従って実行します. [フィードモード] [連続] の2種類があります. 変換のために紙モードを送信するにはクリックします. カウント制御;生産紙数について, リアルカウント = 量後アラーム設定 バフル制御; 左と右,上下手動調整

5箱を作る手順

6. スロッター部分の写真
